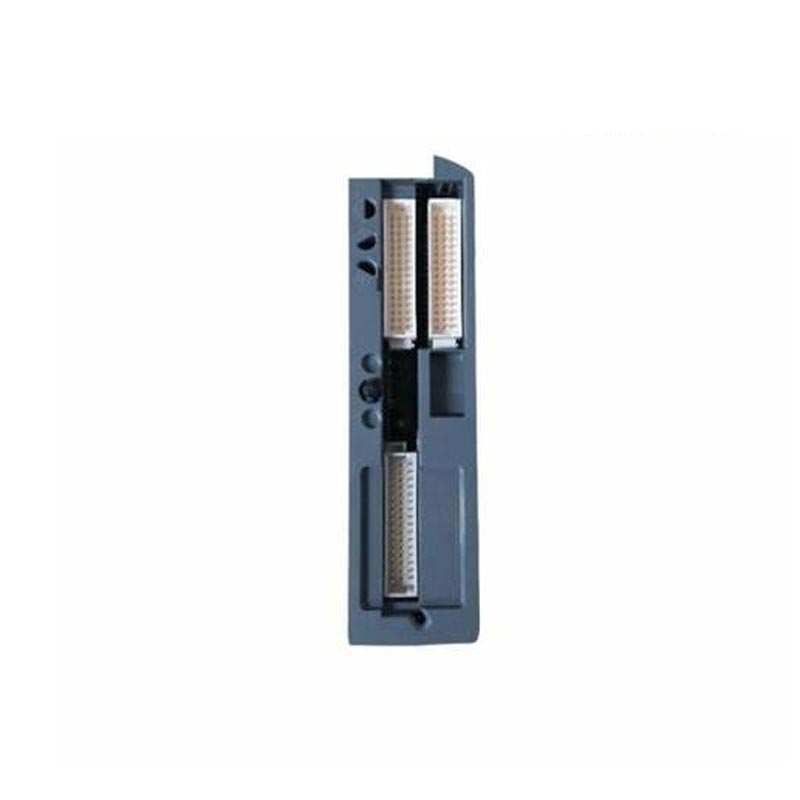

ИКС Триплекс Т9432

ICS Triplex T9432 от Yueyang Tongtu функционирует как узел измерения поля в архитектуре системы безопасности Trusted® или AADvance. Он получает аналоговые сигналы от полевых датчиков и преобразует их в цифровые значения для контроллера безопасности.

Его роль заключается в том, чтобы гарантировать, что контроллер безопасности получает точные, своевременные и проверенные аналоговые данные с места, и предотвратить любые сбои или неточности на входном этапе, которые могут поставить под угрозу весь контур безопасности.

Что делает ICS Triplex T9432?

ICS Triplex T9432 — это 16-канальный изолированный модуль аналогового ввода, разработанный для платформ Trusted® и AADvance SIS. Каждый из 16 каналов независимо изолирован от остальных и от объединительной платы системы.

1. Поддерживаемые типы сигналов:

 Ток: 4–20 мА (по умолчанию), 0–20 мА

 Напряжение: 0–10 В, 1–5 В, ±5 В, ±10 В

 РДТ: Pt100, Pt1000

 Термопара: J, K, T, E, R, S, B

2. Разрешение и точность: 16-битное разрешение с полномасштабной точностью от ±0,05% до ±0,1%.

3. Частота дискретизации и обновления. Модуль предлагает интервал обновления 6 мс в режиме без фильтра с максимальной частотой дискретизации 100 кГц. В конфигурации TMR время сканирования составляет примерно 2,656 мс.

4. Изоляция: изоляция между каналами и между каналами и объединительной платой при ± 1,5 кВ постоянного тока, выдерживаемая в течение 1 минуты.

5. Связь по протоколу HART. Модуль поддерживает сквозную передачу данных по протоколу HART, что позволяет получать диагностические данные от интеллектуальных полевых устройств, не прерывая аналоговые измерения.

Основные характеристики продукта

Отказоустойчивость TMR

Модуль включает в себя три независимых среза обработки. Если один слайс выходит из строя, два других продолжают работать, и модуль сохраняет полную функциональность.

Универсальная возможность ввода

Типы сигналов настраиваются программно с помощью программного обеспечения для настройки Trusted Toolset. Различные полевые устройства могут быть подключены без внесения изменений в аппаратное обеспечение, что снижает потребность в наличии нескольких типов модулей.

Горячая замена

ICS Triplex T9432 поддерживает онлайн-замену без выключения системы. Обратите внимание, что перед удалением слот следует перевести в режим обслуживания с помощью программного обеспечения, чтобы избежать срабатывания ложных сигналов тревоги.

Комплексная бортовая диагностика

Модуль постоянно контролирует целостность источника питания, качество сигнала и внутреннюю схему. Он обнаруживает обрывы цепей, короткие замыкания, перенапряжение, выход за пределы диапазона и за пределы диапазона на каждом канале. Светодиоды на передней панели обеспечивают визуальную индикацию состояния модуля и каждого отдельного канала. Независимый аппаратный сторожевой таймер автоматически инициирует безопасное отключение при обнаружении критической неисправности.

Как выбрать?

При выборе ICS Triplex T9432 учитывайте следующие факторы:

Совместимость системной платформы

Убедитесь, что модуль предназначен для вашей конкретной системы. Модуль предназначен для платформ Trusted® и AADvance. Он может быть несовместим с другими линейками продуктов ICS Triplex.

Требования к количеству каналов

Модуль обеспечивает 16 изолированных каналов. Если вашему приложению требуется меньше каналов, T9431 (8-канальная версия) может быть более экономичной альтернативой.

Завершающая сборка

Для модуля требуется совместимый терминатор: T9831, T9832 или T9833. Убедитесь, что оконечный узел соответствует конфигурации вашей полевой проводки и требованиям безопасности.

Тип сигнала

Модуль поддерживает входы тока, напряжения, термометра сопротивления и термопары. Убедитесь, что модуль поддерживает определенные типы сигналов, используемые в ваших полевых устройствах. Для входов термопар убедитесь, что вариант модуля поддерживает необходимый тип термопары (J, K, T, E, R, S или B).

Требование HART

Если ваши полевые устройства поддерживают протокол HART и вам требуются данные удаленной диагностики и управления активами, убедитесь, что функция сквозной передачи HART включена в конфигурации вашей системы.

Технические характеристики

Области применения

ICS Triplex T9432 используется в отраслях, где требуется сбор аналоговых сигналов с высокой степенью интеграции и соответствием SIL 3:

Нефть и газ

Системы аварийной остановки, мониторинг устьевого давления и температуры, измерение расхода и уровня трубопроводов, объекты переработки природного газа.

Химическая и нефтехимическая

Регулирование температуры и давления в реакторе, системы обнаружения пожара и газа, управление ректификационной колонной, мониторинг установки каталитического крекинга.

Производство электроэнергии

Мониторинг температуры и давления котла, измерение вибрации турбины и температуры подшипников, системы управления горелками (BMS).

Металлургия и сталь

Высокочастотное управление клапанами доменной печи, связанное с ТМР.

Вода и сточные воды

Мониторинг критических технологических параметров на муниципальных и промышленных очистных сооружениях.

Широкий диапазон рабочих температур модуля (от –40°C до +70°C) позволяет устанавливать его на открытом воздухе, в неотапливаемых укрытиях и в экстремальных климатических условиях, характерных для добычи нефти и газа, а также для удаленных объектов электроэнергетики.

Общие вопросы и ответы

Вопрос: ICS Triplex T9432 еще находится в производстве?

О: Нет. Компания Emerson сняла с производства эту модель. Тем не менее, протестированные излишки по-прежнему доступны через специализированных поставщиков, включая Yueyang Tongtu. Перед заказом убедитесь в наличии и состоянии (новый оригинал или проверенный бывший в употреблении).

Вопрос: В чем разница между T9432 и T9431?

О: T9432 имеет 16 изолированных аналоговых входных каналов. T9431 обеспечивает 8 каналов и подходит для приложений с меньшими требованиями к количеству каналов.

Вопрос: Какие терминальные сборки совместимы с T9432?

О: Модуль совместим с оконечными узлами T9831, T9832 и T9833. T9832 обеспечивает терминацию с двойным модульным резервированием, а T9833 обеспечивает терминацию с тройным модульным резервированием для более высоких уровней полноты безопасности.

Вопрос: Можно ли заменить этот модуль во время работы системы?

О: Да, модуль поддерживает горячую замену. Однако перед удалением слот следует перевести в режим обслуживания с помощью программного обеспечения конфигурации, чтобы избежать срабатывания ложных сигналов тревоги.

Вопрос: Какие диагностические функции предоставляет модуль?

О: Модуль предлагает комплексную самодиагностику, включая мониторинг источника питания, проверку целостности сигнала, обнаружение обрыва/короткого замыкания, обнаружение выхода за пределы допустимого диапазона, а также независимую аппаратную сторожевую схему с автоматическим безопасным отключением при критических неисправностях. Светодиоды на передней панели обеспечивают визуальную индикацию состояния.

Вопрос: Поддерживает ли модуль связь HART?

А: Да. Модуль поддерживает сквозной протокол HART, позволяя получать диагностические данные от интеллектуальных полевых устройств. Данные HART можно использовать для мониторинга состояния устройства и диагностики модуля питания.

Вопрос: Каков рекомендуемый интервал калибровки?

О: Для обеспечения соответствия SIL 3 рекомендуется ежегодно проводить полномасштабную проверку точности. Записи о калибровке следует сохранять для проведения проверок безопасности.
