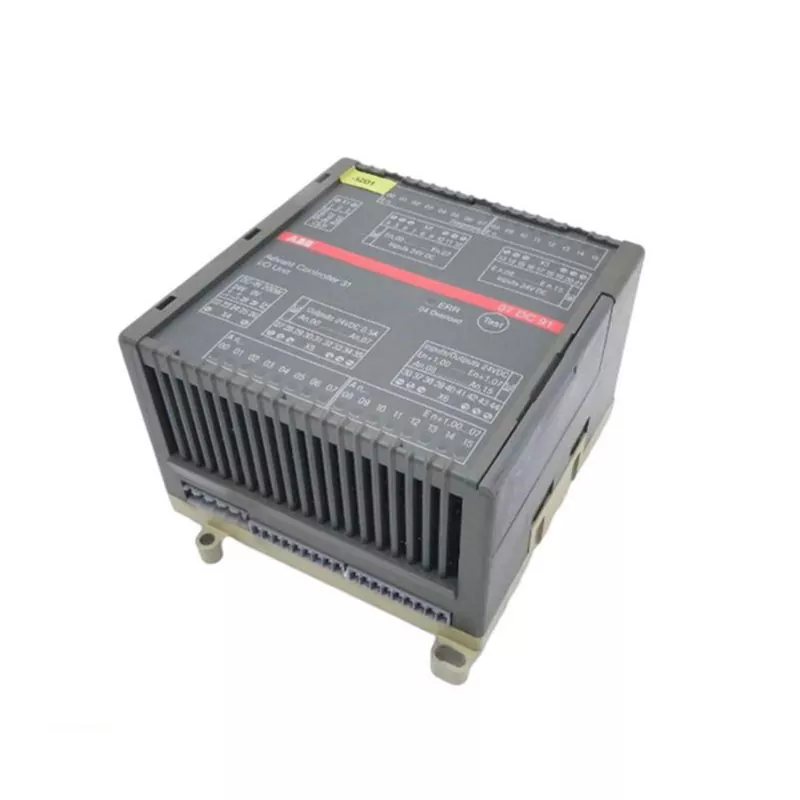

На предприятии непрерывного производства один ПЛК ABB управляет всей производственной линией. Он считывает данные сотен датчиков, выполняет сложную логику управления и управляет десятками исполнительных механизмов. ПЛК подключен к сети удаленных модулей ввода-вывода, приводов и HMI. Если эта сеть выходит из строя, ПЛК теряет видимость и контроль над процессом. Очередь останавливается. Для инженера по снабжению или директора завода вопрос не в том, выйдет ли из строя сеть; это вопрос когда. Кабели повреждаются, переключатели выходят из строя, разъемы ослабляются. Резервирование сети — это инженерная стратегия, которая предотвращает возникновение простоев из-за этих сбоев. Он обеспечивает второй, независимый путь передачи данных. Если один путь терпит неудачу, другой автоматически вступает во владение, иАББ ПЛКпродолжает работать без перебоев.
Цель данного руководства — помочь инженерам по закупкам, системным интеграторам и руководителям предприятий понять, как резервирование сети предотвращает простои ПЛК ABB и как выбрать правильное решение по резервированию для их применения. Мы рассмотрим различные типы резервирования сети, протоколы, которые позволяют их использовать, ключевые характеристики, на которые следует обратить внимание, и критерии оценки поставщика. Мы также предоставим подробные спецификации продукции с нашего завода в Yueyang Tongtu E-commerce Co., Ltd. Независимо от того, разрабатываете ли вы новую систему ПЛК ABB или модернизируете существующую, это руководство даст вам техническую основу, необходимую для принятия уверенного решения о покупке.
Избыточность сети — это практика проектирования сети с несколькими путями передачи данных между устройствами. Если один путь терпит неудачу, данные автоматически перенаправляются по альтернативному пути. В системе ПЛК ABB резервирование может применяться на нескольких уровнях: сетевая инфраструктура (кабели, коммутаторы), сам ПЛК (резервный ЦП), источник питания и ввод-вывод. Цель состоит в том, чтобы устранить отдельные точки отказа. Единая точка отказа — это любой компонент, отказ которого приведет к остановке всей системы. В сети без резервирования один-единственный оборванный кабель или неисправный коммутатор могут вывести из строя всю систему ПЛК ABB. В резервированной сети обнаруживается отказ одного компонента, и система продолжает работать, используя резервный путь. В таблице ниже приведены уровни резервирования и их влияние на предотвращение простоев.
| Уровень резервирования | Что дублируется | Ошибка устранена | Влияние на время простоя ПЛК ABB |
| Резервирование средств массовой информации | Кабели и переключатели | Обрыв кабеля, выход из строя переключателя | Предотвращает потерю сети |
| Резервирование ПЛК | Процессор и блок питания | Сбой процессора, сбой питания | Предотвращает потерю контроллера |
| Резервирование ввода-вывода | Модули ввода/вывода и проводка | Неисправность модуля, неисправность проводки | Предотвращает потерю ввода-вывода |
| Резервирование питания | Источники питания и фидеры | Сбой источника питания | Предотвращает потерю мощности |
ВКомпания электронной коммерции Юэян Тонгту, ООО.Наш завод поставляет системы ПЛК ABB и сетевые компоненты, поддерживающие резервирование. Мы понимаем, что сокращение штатов – это не роскошь; это требование для критически важных приложений. Наша техническая группа может помочь вам разработать резервированную сетевую архитектуру, отвечающую вашим требованиям к доступности и вашему бюджету.
Для обеспечения резервирования систем ПЛК ABB можно использовать несколько сетевых топологий. Выбор топологии зависит от размера сети, необходимого времени восстановления и стоимости. Наиболее распространенными топологиями с резервированием являются кольцевая топология, топология «двойная звезда» и топология «ячеистая сеть». В кольцевой топологии устройства подключаются по замкнутому контуру. Если кабель в кольце сломан, данные все равно могут достичь всех устройств, перемещаясь по кольцу в обратном направлении. Кольцевая топология проста и экономична. В топологии «двойная звезда» каждое устройство подключается к двум отдельным коммутаторам. Если один коммутатор выйдет из строя, устройство все равно сможет обмениваться данными через другой коммутатор. Топология «двойная звезда» обеспечивает более быстрое восстановление и более высокую доступность. В ячеистой топологии каждое устройство подключено к нескольким другим устройствам. Это обеспечивает самый высокий уровень резервирования, но также является самым сложным и дорогим. В таблице ниже сравниваются эти топологии.
| Топология | Уровень резервирования | Время восстановления | Расходы | Типичное применение |
| Кольцо | Резервирование средств массовой информации | 200–500 мс | Низкий | Малые и средние сети |
| Двойная звезда | Резервирование коммутаторов и носителей | < 100 мс | Середина | Средние и крупные сети |
| сетка | Полное резервирование путей | < 50 мс | Высокий | Критические, крупные сети |
На нашем заводе мы поставляем компоненты для всех этих топологий, включая управляемые коммутаторы, резервные источники питания и медиаконвертеры. Мы работаем с нашими клиентами, чтобы выбрать топологию, которая наилучшим образом соответствует их требованиям доступности и бюджету. Наша команда инженеров может предоставить помощь в проектировании сети и поддержку в настройке.
Резервирование в сети ПЛК ABB обеспечивается специальными протоколами, которые управляют обнаружением сбоев и перенаправлением данных. Наиболее распространенными протоколами являются RSTP (протокол быстрого связующего дерева), MRP (протокол резервирования среды передачи) и PRP (протокол параллельного резервирования). RSTP — это стандартный протокол Ethernet, который предотвращает образование петель и обеспечивает быстрое восстановление после сбоев канала. MRP — это протокол, специально разработанный для кольцевых топологий. Он обеспечивает время восстановления 200-500 мс. PRP — это протокол, который отправляет дубликаты данных по двум независимым сетям. Он обеспечивает бесшовное резервирование с нулевым временем восстановления. Выбор протокола зависит от требуемого времени восстановления и топологии. В таблице ниже приведены эти протоколы.
| Протокол | Стандартный | Время восстановления | Топология | Типичное применение |
| РСТП | ИЭЭЭ 802.1w | < 1 секунды | Любой | Общепромышленные сети |
| ППМ | МЭК 62439-2 | 200–500 мс | Кольцо | Кольцевые сети ПЛК ABB |
| ПРП | МЭК 62439-3 | Ноль (бесшовный) | Двойная звезда | Критически важные приложения с высокой доступностью |
Компания Yueyang Tongtu E-commerce Co., Ltd. поставляет системы ПЛК и сетевые компоненты ABB, поддерживающие RSTP, MRP и PRP. Наша техническая команда может помочь вам выбрать правильный протокол для вашего приложения и настроить сеть для оптимальной производительности. Мы также предоставляем обучение и поддержку, чтобы помочь вашей команде поддерживать резервную сеть.
При покупке компонентов резервирования сети для системы ПЛК ABB покупатели должны учитывать несколько ключевых характеристик. К ним относятся время восстановления, количество портов, управляемые функции, диапазон рабочих температур и сертификаты. Время восстановления является наиболее важной характеристикой резервирования. Он определяет, насколько быстро сеть восстанавливается после сбоя. Для критически важных приложений рекомендуется время восстановления менее 100 мс. Количество портов определяет, сколько устройств можно подключить. Управляемые функции, такие как поддержка VLAN, мониторинг SNMP и зеркалирование портов, определяют уровень контроля и видимости. Диапазон рабочих температур определяет, можно ли использовать переключатель в суровых условиях. Сертификаты, такие как UL, CE и IEC 61850, определяют, соответствует ли коммутатор отраслевым стандартам. В таблице ниже приведены эти характеристики.
| Спецификация | Типичный диапазон | Важность резервирования ПЛК ABB |
| Время восстановления | от < 50 мс до < 1 с | Определяет предотвращение простоев |
| Количество портов | 8 - 24 | Определяет возможность подключения устройства |
| Управляемые функции | VLAN, SNMP, QoS, зеркалирование портов | Обеспечивает управление и мониторинг сети |
| Рабочая температура | от -40°С до +75°С | Определяет пригодность для суровых условий |
| Сертификаты | УЛ, CE, МЭК 61850 | Обеспечивает соблюдение стандартов |
| Источник питания | Резервный, 24 В постоянного тока | Предотвращает сбои, связанные с питанием |
На нашем заводе мы поставляем сетевые коммутаторы и компоненты, соответствующие этим спецификациям. Мы можем помочь вам выбрать правильный коммутатор для вашей сети ПЛК ABB и предоставить поддержку по настройке. Наша цель — предоставить нашим клиентам комплексное и надежное решение по резервированию.
Оценка поставщика решений резервирования сети для систем ПЛК ABB так же важна, как и оценка самого продукта. Технические знания поставщика, ассортимент продукции и возможности поддержки определяют, получите ли вы работающее решение и получите ли необходимую поддержку. Ключевыми критериями оценки поставщика являются техническая экспертиза, ассортимент продукции, поддержка конфигурации, эффективность поставок и послепродажная поддержка. Технический опыт включает знание систем ПЛК и сетевых протоколов ABB. Ассортимент продукции включает в себя наличие переключателей, кабелей и аксессуаров. Поддержка конфигурации включает возможность проектирования и настройки резервной сети. Производительность доставки включает в себя способность соблюдать сроки выполнения заказов. Послепродажная поддержка включает в себя наличие технической поддержки и запасных частей. В таблице ниже суммированы эти критерии.
| Критерий оценки | Что искать | Почему это важно |
| Техническая экспертиза | Знание ПЛК ABB и сетевых протоколов. | Обеспечивает правильную разработку решения |
| Ассортимент продукции | Выключатели, кабели, аксессуары | Обеспечивает комплексное решение |
| Поддержка конфигурации | Услуги по проектированию и настройке сети | Обеспечивает работу резервирования по назначению |
| Производительность доставки | Отчет о своевременной доставке | Соблюдает график вашего проекта |
| Послепродажная поддержка | Техническая поддержка, запасные части | Обеспечивает долгосрочную надежность |
Компания Yueyang Tongtu E-commerce Co., Ltd. обладает техническим опытом, ассортиментом продукции и возможностями поддержки, которые позволят вам стать вашим партнером в области резервирования сети ПЛК ABB. Наш завод поставляет широкий ассортимент управляемых коммутаторов, кабелей и аксессуаров. Наша техническая команда может спроектировать и настроить вашу резервную сеть. А наша послепродажная поддержка гарантирует, что вы получите необходимую помощь, когда она вам понадобится. Мы приглашаем вас оценить нас по этим критериям.
В следующей таблице представлены ключевые параметры продуктов для компонентов резервирования сети, которые мы поставляем для систем ПЛК ABB. Эти компоненты предназначены для промышленных условий и совместимы с платформами ПЛК ABB. Наш завод также может предоставить индивидуальные конфигурации для удовлетворения конкретных требований проекта.
| Параметр | Диапазон технических характеристик | Примечания |
| Тип переключателя | Управляемый, уровень 2/уровень 3 | Для резервирования и VLAN |
| Количество портов | 8, 16, 24 | Варианты медных и оптоволоконных кабелей |
| Протоколы резервирования | РСТП, МРП, ПРП | Выбирается исходя из топологии |
| Время восстановления | от < 50 мс до < 1 с | Зависит от протокола и топологии |
| Рабочая температура | от -40°С до +75°С | Промышленный класс |
| Источник питания | 24 В постоянного тока, резервное | Для резервирования мощности |
| Сертификаты | УЛ, CE, МЭК 61850 | Соответствие стандартам |
| Монтаж | DIN-рейка | Стандартный промышленный монтаж |
На нашем заводе мы поставляем компоненты резервирования сети, соответствующие этим и многим другим характеристикам. Мы можем настроить конфигурацию в соответствии с вашей конкретной сетью ПЛК ABB. Наша команда инженеров может помочь в процессе выбора и предоставить подробные технические данные для вашего проекта.
Вопрос 1. В чем разница между RSTP и MRP для сетей ПЛК ABB?
Ответ: RSTP (Rapid Spanning Tree Protocol) — протокол Ethernet общего назначения, обеспечивающий быстрое восстановление после сбоев канала в любой топологии. MRP (Media Redundancy Protocol) — это протокол, специально разработанный для кольцевых топологий, со временем восстановления 200–500 мс. MRP часто используется в сетях ПЛК ABB, поскольку он оптимизирован для кольцевых конфигураций. Выбор зависит от топологии вашей сети и требований ко времени восстановления.
Вопрос 2. Сколько стоит резервирование сети для системы ПЛК ABB?
Ответ: Стоимость резервирования сети зависит от топологии, количества устройств и требуемого уровня резервирования. Простая кольцевая топология с MRP может добавить 15-25% к стоимости сетевой инфраструктуры. Топология «двойная звезда» с PRP может добавить 30-50%. Однако стоимость резервирования часто невелика по сравнению со стоимостью одного простоя. Наша фабрика может предоставить ценовое предложение, основанное на ваших конкретных требованиях.
Вопрос 3. Могу ли я добавить резервирование к существующей сети ПЛК ABB?
Ответ: Да, во многих случаях вы можете добавить резервирование к существующей сети ПЛК ABB. Это может включать добавление второго коммутатора, перенастройку сети на кольцевую топологию или обновление до управляемых коммутаторов, поддерживающих протоколы резервирования. Осуществимость зависит от существующей сетевой архитектуры и модели ПЛК ABB. Наша команда инженеров может оценить вашу сеть и порекомендовать лучший подход.
Вопрос 4. В чем разница между резервированием среды передачи и резервированием ПЛК?
Ответ: Резервирование среды передачи данных защищает сетевую инфраструктуру (кабели и коммутаторы) от сбоев. Резервирование ПЛК защищает контроллер (ЦП и источник питания) от сбоя. Резервирование среды передачи гарантирует, что ПЛК ABB по-прежнему сможет обмениваться данными с удаленными устройствами в случае выхода из строя кабеля или коммутатора. Резервирование ПЛК гарантирует, что программа управления продолжит выполнение в случае отказа основного ЦП. Оба важны для максимизации доступности.
Вопрос 5. Как проверить резервную сеть, чтобы убедиться в ее работоспособности?
Ответ: Чтобы протестировать резервированную сеть, вам следует смоделировать сбой, отключив один из резервных путей (например, отсоединив кабель или выключив коммутатор) и проверив, что сеть продолжает работать без перебоев. Вам также следует убедиться, что время восстановления соответствует вашим требованиям. Рекомендуется регулярное тестирование и мониторинг, чтобы гарантировать, что резервирование остается работоспособным. Наш завод может предоставить поддержку при тестировании и вводе в эксплуатацию.
Резервирование сети является важнейшей стратегией предотвращения простоев ПЛК ABB. Предоставляя несколько путей для передачи данных, избыточность исключает отдельные точки отказа и гарантирует, что система управления продолжает работать даже в случае выхода из строя какого-либо компонента. Выбор топологии и протокола определяет уровень избыточности и время восстановления. Наша фабрика Yueyang Tongtu E-commerce Co., Ltd. обладает опытом и ассортиментом продукции, которые помогут вам спроектировать и реализовать резервную сеть для вашей системы ПЛК ABB. Мы поставляем управляемые коммутаторы, кабели и аксессуары, поддерживающие RSTP, MRP и PRP. Наша техническая команда может помочь с проектированием, настройкой и тестированием сети. Наша цель — помочь нашим клиентам достичь высочайшего уровня доступности и надежности.
Независимо от того, создаете ли вы новую систему ПЛК ABB или модернизируете существующую, мы приглашаем вас связаться с нами, чтобы обсудить ваши требования к резервированию. Мы можем предоставить помощь в выборе продукции, техническую документацию и послепродажную поддержку. Наша приверженность качеству и удовлетворенности клиентов сделала нас надежным партнером в области промышленной автоматизации по всему миру.
Свяжитесь с Yueyang Tongtu E-commerce Co., Ltd. сегоднячтобы обсудить требования к резервированию сети ПЛК компании ABB и узнать, как наши решения могут предотвратить простои.
