Юэян Тонгтуявляется китайским поставщиком запчастей для промышленной автоматизации с более чем 20-летним опытом работы. У нас есть физический запас контроллеров безопасности HIMA, модулей ввода-вывода, коммуникационных карт и источников питания, поддерживающих как активные, так и снятые с производства модели для замены и планового обслуживания.
Модули HIMA специализируются на высокоинтегральных автоматизированных системах безопасности (SIS). В отличие от ПЛК общего назначения,Модули ПЛК HIMAспециально созданы для приложений, критически важных для безопасности, и сертифицированы TÜV, достигая SIL 3 или SIL 4 — самого высокого уровня, определенного в IEC 61508.
Модули ПЛК HIMA составляют основу системы безопасности (SIS), предназначенной для мониторинга и управления потенциальными опасностями в промышленных процессах. Архитектура системы обычно включает следующие категории компонентов:
Мы предлагаем несколько серий контроллеров безопасности для удовлетворения различных масштабов приложений и требований:
| Ряд | Уровень безопасности | Характеристики и применение |
|---|---|---|
| HIMax | SIL 3, PL e | Модульная система для средних и крупных приложений; поддерживает резервные конфигурации; подходит для перерабатывающей промышленности и железнодорожного транспорта |
| HIMatrix | SIL 3, PL e | Компактная система для срочных приложений и распределенных установок, таких как автоматизация оборудования. |
| HIQuad X | Уровень безопасности 3 | Система высокой отказоустойчивости с масштабируемым резервированием |
| Планар4 | Уровень безопасности 4 | Проводная система, рассчитанная на высочайший уровень безопасности (SIL 4). |
| H41q | SIL 3 (сертификат TÜV) | Компактная система высокой доступности, подходящая для небольших систем с ограниченным числом точек ввода-вывода. |
| H51q | SIL 3 (сертификат TÜV) | Модульная система высокой доступности, поддерживающая распределенную компоновку и расширение до 256 модулей ввода-вывода. |
Типичная система управления безопасностью HIMA состоит из следующих типов основных модулей:
Модуль ЦП выполняет логику безопасности. Если обнаружено несоответствие между двумя процессорами, система переходит в безопасное состояние. Эта архитектура соответствует сертификации SIL 3, сохраняя при этом высокую доступность.

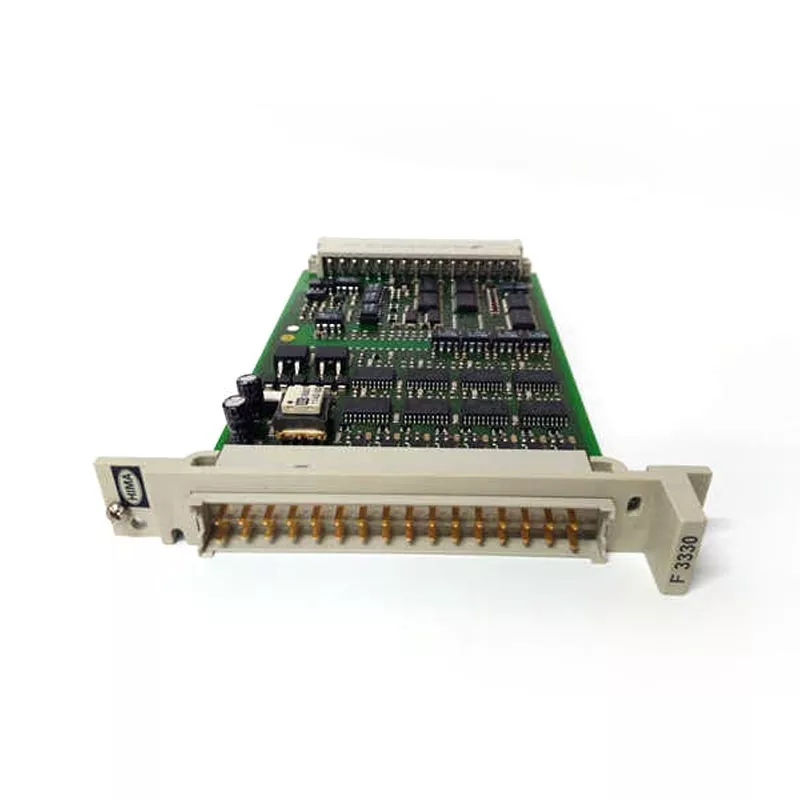

Они подключают полевые датчики и исполнительные механизмы к контроллеру. Доступны модули цифрового ввода/вывода (например, F3330) и модули аналогового ввода/вывода. Резервирование может быть реализовано на уровне канала или модуля, что позволяет системе выдерживать одиночные неисправности без потери функции безопасности.
Модули связи обеспечивают внутреннюю связь системы и подключение к внешней сети. Протокол SafeEthernet компании HIMA поддерживает резервные пути связи, в случае сбоя одного пути второй вступает в действие без прерывания работы системы.
Они обеспечивают питание системы, обычно принимая входное напряжение 24 В постоянного тока. Поддерживаются конфигурации резервного питания для повышения доступности системы.
Архитектура TMR (тройное модульное резервирование) гарантирует, что ни одна точка отказа не сможет поставить под угрозу функцию безопасности. При выходе из строя одного канала остальные каналы продолжают работать, и система сохраняет полную функциональность.
Протокол SafeEthernet компании HIMA поддерживает резервные пути связи. Если один путь выходит из строя, другой берет на себя управление, не прерывая работу системы.
Все модули ПЛК HIMA сертифицированы TÜV на соответствие требованиям IEC 61508. Эта сертификация — это не просто проверка соответствия, она представляет собой проверку процессов проектирования, производства и испытаний модуля на соответствие самым строгим стандартам функциональной безопасности.
Система обладает широкими возможностями настройки и может быть настроена в соответствии с конкретными требованиями заказчика. Такая гибкость позволяет модулям использоваться в различных отраслях и сценариях применения.
Модули HIMA PLC используются в отраслях, где безопасность имеет первостепенное значение:
Нефтеперерабатывающие заводы, химические заводы, морские платформы и магистральные нефте- и газопроводы. Системы HIMA обеспечивают аварийное отключение (ESD), обнаружение пожара и газа, а также высоконадежную защиту от давления (HIPPS) для этих критически важных установок.
Сложные производственные линии, требующие высоконадежных систем безопасности. Модули контролируют состояние реактора, управляют последовательностями аварийного останова и обеспечивают защитную блокировку.
Электростанции и атомные объекты полагаются на системы безопасности HIMA для управления турбинами, безопасности котлов и защиты реакторов. Системы Planar4 часто используются в ядерных приложениях с уровнем SIL 4.
Железные дороги и метро используют системы безопасности HIMA для сигнализации, управления поездами и безопасности платформ. Системы HIMax развернуты в центрах централизованного управления дорожным движением; Системы HIMatrix обеспечивают распределенную логику безопасности на придорожных объектах.
Безопасность процессов для реакторов периодического действия, систем стерилизации и обращения с опасными материалами.
Вопрос: В чем разница между модулями ПЛК HIMA и стандартными ПЛК?
О: Модули ПЛК HIMA представляют собой ПЛК безопасности, предназначенные для систем безопасности (SIS). Они используют высокую избыточность, высокую отказоустойчивость и сертификацию TÜV для достижения уровней безопасности SIL 3 или SIL 4. Стандартные ПЛК не сертифицированы по этим уровням полноты безопасности и не подходят для приложений, критически важных для безопасности.
Вопрос: Какие уровни безопасности поддерживают модули ПЛК HIMA?
О: В зависимости от серии системы HIMA поддерживают уровень SIL 3 (HIMax, HIMatrix, H41q, H51q) или SIL 4 (Planar4) согласно IEC 61508. Конкретную серию следует выбирать в зависимости от требований SIL приложения.
Вопрос: Можно ли использовать этот модуль для систем аварийного отключения?
А: Да. Они широко используются для аварийного отключения (ESD), мониторинга пожара и газа (F&G), высоконадежной защиты от давления (HIPPS) и систем управления горелками (BMS) в нефтяной, газовой и химической промышленности.
Вопрос: Что такое SafeEthernet и как он повышает надежность системы?
О: SafeEthernet — это протокол безопасной связи HIMA, поддерживающий резервные пути передачи между контроллерами и удаленными устройствами ввода-вывода. Если один путь выходит из строя, другой без перерыва вступает в действие, улучшая общую доступность системы.
Вопрос: Можно ли расширить или обновить эти модули после установки?
А: Да. Системы HIMax и H51q являются модульными и поддерживают расширение за счет дополнительных модулей ввода-вывода по мере роста требований. Обновления аппаратного и программного обеспечения могут быть реализованы при соответствующем планировании и оценке безопасности.
Вопрос: Модули ПЛК HIMA все еще производятся?
О: Большинство серий HIMA продолжают производиться, за исключением некоторых старых устаревших моделей. Yueyang Tongtu поддерживает на складе как действующие модели, так и модели, снятые с производства. В случае наличия конкретной модели запросите ценовое предложение с указанием точного номера детали.
Вопрос: В чем разница между системами H41q и H51q?
О: H41q — это компактная система, подходящая для небольших приложений с ограниченным количеством точек ввода-вывода. H51q — это модульная система, поддерживающая распределенную компоновку с возможностью расширения до 256 модулей ввода-вывода. Оба сертифицированы TÜV на уровень SIL 3. H51q лучше подходит для более крупных и распределенных приложений безопасности.
