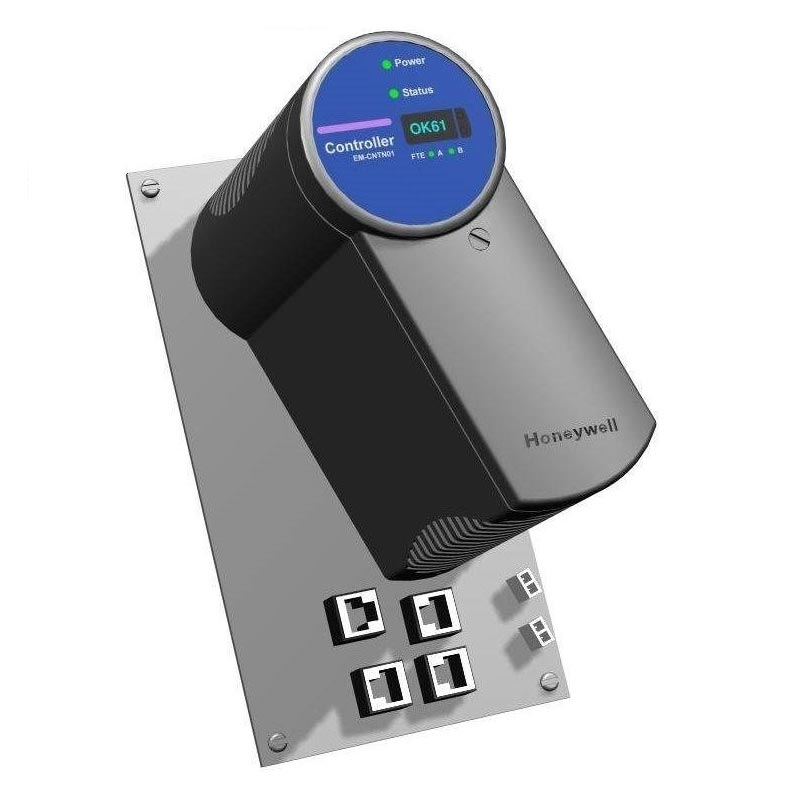

Honeywell CC-PDOB01

В архитектуре Honeywell Experion PKS модули ввода-вывода серии C служат интерфейсом между сетью управления и полевыми приборами. Honeywell CC-PDOB01, предоставленный Yueyang Tongtu, специально обрабатывает цифровые выходы, преобразуя двоичные командные сигналы от контроллера в коммутационные выходы 24 В постоянного тока, которые приводят в действие полевые устройства.

Подробная информация о продукте

Honeywell CC-PDOB01 — это модуль цифрового вывода 24 В постоянного тока с 16 дискретными выходными каналами. Он предназначен для системы ввода-вывода серии C в Experion PKS, монтируется непосредственно в стойку ввода-вывода серии C и обменивается данными с контроллером C300 через шину ввода-вывода.

1. Основная функция: преобразует цифровые команды, генерируемые контроллером (логика 0/1), в физические сигналы переключения 24 В постоянного тока. Каждый канал может управлять устройствами с номинальным постоянным током 2 А и пиковой силой тока 4 А в течение короткого времени.

2. Поддерживаемые типы выходов: модуль обеспечивает выходы источника питания (переключение нагрузки на положительный источник питания), что является стандартной конфигурацией для ввода-вывода Experion PKS серии C. Выходные каналы индивидуально настраиваются с точки зрения их состояния включения/выключения во время запуска или отказа контроллера, обеспечивая определенное аварийное состояние для подключенного оборудования.

3. Источник питания: для модуля требуется два отдельных источника питания. Такое разделение гарантирует, что неисправность на стороне поля не повлияет на питание системной логики, и наоборот.

Питание системы: подается через объединительную плату от источника питания серии C (24 В постоянного тока).

Питание поля: внешний источник постоянного тока 24 В для управления выходными нагрузками.

4. Функции защиты: каждый выходной канал защищен от коротких замыканий и перегрузок. Электронный ограничитель тока ограничивает выходной ток до безопасного уровня, и модуль автоматически отключает соответствующий канал, если неисправность не устранена. Механизм сброса восстанавливает нормальную работу после устранения неисправности.

Основные характеристики продукта

1. 16 независимо настраиваемых выходных каналов

Для каждого из 16 каналов можно индивидуально настроить полярность выхода, состояние безопасности и реакцию на ошибку. Такая гибкость позволяет Honeywell CC-PDOB01 поддерживать смешанные нагрузки в одном модуле и некоторые каналы управляют небольшими реле, а другие питают клапаны с более высокими требованиями к пусковому току.

2. Электронная защита от короткого замыкания.

Каждый выходной канал включает в себя схему ограничения тока, которая защищает модуль и полевые провода от короткого замыкания. При возникновении короткого замыкания канал ограничивает ток до безопасного значения, предотвращая повреждение выходного каскада. Схема защиты автоматически сбрасывается после устранения неисправности и получения новой команды переключения.

3. Комплексный диагностический охват

Модуль постоянно контролирует свое здоровье и состояние каждого выходного канала.

Вся диагностическая информация доступна через конфигурационное программное обеспечение Experion PKS и может использоваться для профилактического обслуживания, регистрации неисправностей и генерации сигналов тревоги.

4. Высокая надежность конструкции.

Honeywell CC-PDOB01 рассчитан на работу в суровых промышленных условиях с диапазоном температур от -40°C до +70°C и устойчивостью к вибрации, влажности и загрязнениям, переносимым по воздуху.

5. Быстрый ответ

Модуль обновляет состояния выходов в течение 20 миллисекунд после получения команды от контроллера. Такая быстрая реакция важна для функций блокировки и безопасности, где требуется точность синхронизации.

6. Высокая способность управлять нагрузкой.

Каждый канал может управлять нагрузкой продолжительным током до 2 А с пиковым током 4 А в течение 10 мс. Этой мощности достаточно для большинства стандартных приложений управления, включая электромагнитные клапаны, индикаторы сигнализации, контакторы и пилотные реле.

Функции диагностики и защиты

Honeywell CC-PDOB01 обеспечивает несколько уровней защиты и возможности диагностики. Вся диагностическая информация и информация о состоянии также доступны через конфигурационное программное обеспечение Experion PKS, что обеспечивает удаленный мониторинг и интеграцию с заводскими системами сигнализации и регистрации, поддерживая прогностическое обслуживание и быструю локализацию неисправностей.

Функции защиты

Защита от перегрузки: ограничивает ток, чтобы предотвратить повреждение выходных каскадов.

Защита от короткого замыкания: обнаруживает и ограничивает ток при замыкании выходов на землю или питание.

Защита от обратной полярности: Предотвращает повреждение при перепутанном подключении полевой электросети.

Тепловая защита: снижает выходную мощность, если внутренняя температура превышает безопасные пределы.

Диагностические возможности

Обнаружение обрыва цепи: выявляет обрыв полевой проводки или отключенные нагрузки.

Обнаружение короткого замыкания: определяет неисправности проводки между выходом и землей или питанием.

Обнаружение потери полевой мощности: предупреждает о прерывании внешнего источника питания 24 В.

Мониторинг состояния канала: показывает, включен ли каждый выход, выключен или находится в состоянии неисправности.

Мониторинг работоспособности модуля: сообщает о состоянии процессора, целостности связи и состоянии внутренних цепей.

Визуальные индикаторы

Светодиоды на передней панели предоставляют немедленную информацию о состоянии:

Статус модуля: Зеленый цвет указывает на нормальную работу; желтый указывает на предупреждение или снижение производительности; красный цвет указывает на неисправность, которая затрагивает весь модуль.

Состояние канала: отдельные светодиоды указывают, включен ли каждый выходной канал, выключен или находится в состоянии неисправности.

Индикатор полевого питания: подтверждает наличие внешнего источника питания 24 В.

Устранение неполадок, когда выходной канал не отвечает

Технические характеристики

Часто задаваемые вопросы

Вопрос: В чем разница между CC-PDOB01 и другими модулями DO Cseries?

О: CC-PDOB01 обеспечивает 16 каналов с напряжением 24 В постоянного тока и выходами источника. Другие варианты могут иметь другие номинальные напряжения, количество каналов или конфигурации выхода. Проверьте требования к конкретной модели для вашей системы.

Вопрос: Можно ли заменить модуль во время работы системы?

О: Модули ввода-вывода серии C поддерживают замену в режиме онлайн при условии, что перед удалением канал обесточен или изолирован. Конкретные инструкции по обращению см. в документации по процедурам Experion PKS.

Вопрос: Какую диагностику предоставляет модуль?

О: Модуль обеспечивает обнаружение обрыва цепи, обнаружение короткого замыкания, обнаружение потери мощности возбуждения и мониторинг состояния модуля. Диагностическая информация доступна через конфигурационное программное обеспечение Experion PKS и через светодиоды на передней панели.

Вопрос: Как сбросить канал после короткого замыкания?

О: После устранения состояния короткого замыкания канал автоматически сбрасывается при получении новой выходной команды. На уровне модуля не требуется никаких действий по ручному сбросу.

Вопрос: Каков рекомендуемый момент затяжки винтов крепления передней панели?

О: Рекомендуемый крутящий момент обычно составляет 0,5–0,6 Нм. Обратитесь к руководству по установке ввода-вывода серии C, чтобы узнать точное значение, соответствующее типу вашей стойки.
