GE Fanuc DS200PCCAG5AC

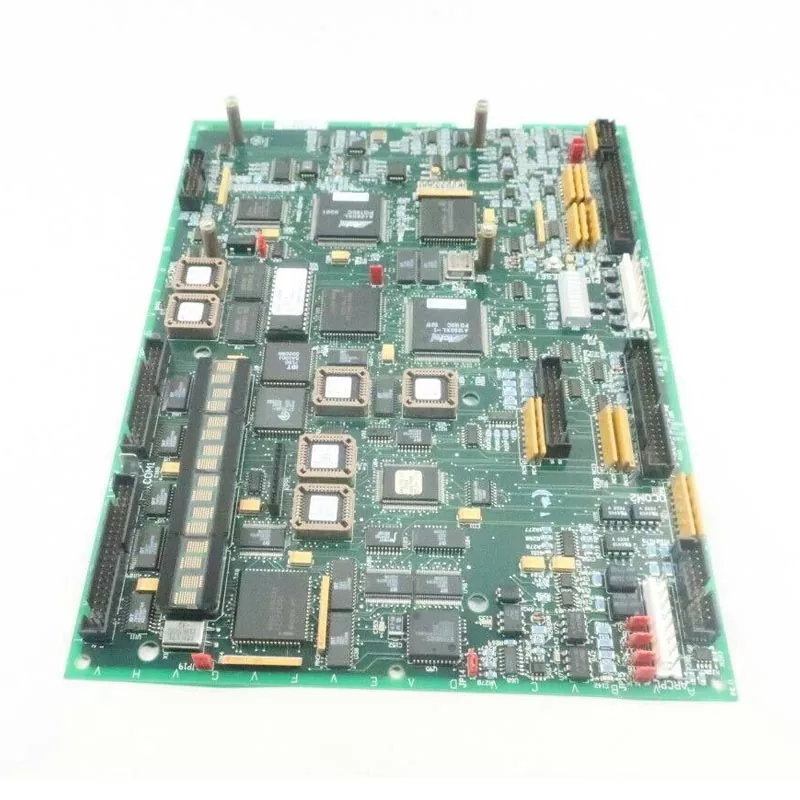

GE Fanuc DS200PCCAG5AC — это мощная плата управления питанием PCCA в системе управления GE Fanuc Mark V, действующая как центральный концентратор для схемы привода устройства.

Параметр продукта

Основное аппаратное обеспечение и функциональные возможности

1. Специальная конструкция с высокой мощностью (HP)

Аппаратная версия G5, специально настроенная для приложений с высокой мощностью и поддерживающая рекуперативные/нерегенеративные режимы привода с диапазоном напряжения якоря 240–630 В постоянного тока.

Нет встроенных демпферов: все компоненты буферизации перенесены во внешние системные сборки. Это преднамеренный инженерный проект Группы G5, а не дефект. За счет удаления встроенных демпферов и схем ослабления плотность мощности и эффективность рассеивания тепла значительно улучшаются для мощных мостов SCR.

2. Интерфейс силового моста SCR

Управляет сильноточными силовыми мостами SCR через затворные сигналы, изолированные импульсным трансформатором, обеспечивая гальваническую развязку с среднеквадратичным напряжением 1500 В между низковольтными цепями управления и высоковольтными силовыми частями.

12 штекерных разъемов для прямых и обратных строб-импульсов, поддерживающих топологии полного моста SCR.

Взаимодействует с силовыми платами типа DCFB и поддерживает реакторы Leg и предохранители Leg для точной защиты от сверхтоков на уровне ветви.

3. Гибкая конфигурация системы

4 встроенные перемычки (JP1, JP2, WP3, WP4) для настройки: номера группы карт, диапазона напряжения системы, работы конденсатора, синхронизации моста и обратной связи по напряжению.

Конструкция без предохранителей: для защиты от перегрузки по току используются внешние предохранители Leg, выбор конструкции, который упрощает замену платы и сокращает время обслуживания.

Совместим со стойками Mark V типа J, K и M; поддерживает как независимые, так и общие конфигурации трансформатора шины.

4. Диагностика и мониторинг состояния

Светодиодные индикаторы: PWR (Питание), FAULT, TRIP — позволяют быстро оценить состояние на месте.

Установленные на плате контрольные точки для проверки сигналов (затворные импульсы, сигналы обратной связи CT/VT).

5. Экологичность и надежность.

Конформное покрытие для защиты от пыли, влажности и химического воздействия в суровых промышленных условиях.

Рабочая температура: от -20°C до +60°C (стандартный промышленный диапазон).

Низкое энергопотребление: ≤5 Вт от источника питания объединительной платы.

Многослойная конструкция печатной платы с повышенной устойчивостью к электромагнитным помехам.

Коммуникационный интерфейс и совместимость протоколов

1. Поддерживает взаимодействие с пользовательскими микроконтроллерами и оборудованием ПЛК; Аппаратные интерфейсы включают последовательные порты RS-232 и RS-485 с одновременной совместимостью с Ethernet и методами беспроводной связи.

2. Имеет встроенную поддержку нескольких протоколов связи, включая протоколы, специфичные для ПЛК, Modbus, I2C и пользовательские протоколы, обеспечивая широкую совместимость с различными устройствами автоматизации на месте.

3. Экраны мониторинга и эксплуатации разрабатываются с использованием программного обеспечения для настройки HMImaker, что позволяет быстро создавать графические интерфейсы без использования кода.

Архитектура и эксплуатационные преимущества

1. Полностью цифровая аппаратная конструкция без операционной системы, исключающая риск сбоев системы; устройство загружается непосредственно в рабочий интерфейс, обеспечивая стабильную работу дисплея.

2. Высокая устойчивость к электромагнитным помехам (EMI), что делает его пригодным для установки внутри шкафов в средах с высоким уровнем электромагнитных помех, таких как электростанции и химические цеха.

3. GE Fanuc DS200PCCAG5AC обеспечивает низкое общее энергопотребление и высокую частоту обновления экрана; Замена запасных частей не требует сложной установки или развертывания системы низкого уровня.

4. Плата выполняет двойную функцию — отображение и управление — и служит важной точкой подключения для систем электропитания высокой мощности, выступая в качестве незаменимого основного компонента схемы управления.

Краткий справочник по совместимости системы Mark V

Применимые отрасли и условия эксплуатации

1. Энергетика, энергетика, нефть и газ

Замена запасных частей систем Mark V в генераторных установках и силовом оборудовании; устраняет неисправности в контурах управления запуском/остановом и регулированием скорости.

2. Химическое производство

Блоки автоматики химических производств, предназначенные для контроля технологического оборудования и управления приводами замкнутого контура.

3. Морская инженерия

Средства автоматизации морских платформ, контроля технологических процессов погрузочно-разгрузочного оборудования и реле приводных сигналов.

4. Традиционное производство

Модернизация устаревших систем автоматизации производства; заменяет устаревшие или поврежденные платы той же модели для восстановления работы оборудования.

Примечание. GE Fanuc DS200PCCAG5AC является запасной частью оборудования, снятой с производства; он в основном используется для обслуживания существующих устаревших систем и не рекомендуется для разработки новых проектов.

Часто задаваемые вопросы

Вопрос 1. Можно ли напрямую заменить GE Fanuc DS200PCCAG5AC на карту PCCA стандартной версии?

О: Нет. Эта модель представляет собой специальную версию повышенной мощности (High-HP) с аппаратной версией G5. Сама плата не интегрирует демпферные компоненты или компоненты затухания — они перенесены на внешние системные сборки в результате преднамеренной инженерной разработки для приложений с высокой мощностью. Прямая замена стандартной версией (например, G1/G2) приведет к отсутствию аппаратного обеспечения и системным аномалиям.

Прежде чем продолжить: убедитесь, что в вашей системе установлены реакторы и предохранители Leg. Убедитесь, что полная конфигурация оборудования соответствует требованиям G5 по высокой мощности. Если вы не уверены, укажите серийный номер стойки Mark V вашей системы, и мы поможем с проверкой.

Вопрос 2. Каковы типичные симптомы неисправности платы на месте эксплуатации?

Ответ: Общие симптомы неисправности включают в себя:

Устройство не запускается или имеет неправильную регулировку скорости.

Привод отключается с кодами неисправностей, связанными с мостом SCR.

В тяжелых случаях срабатывает блокировка немедленного отключения.

Важно! Некоторые сбои являются скрытыми: сигналы об ошибках не отображаются, а световые индикаторы могут выглядеть нормально. В этих случаях требуется комплексная оценка на основе диагностических данных системы, включая проверку импульсного сигнала затвора и проверку обратной связи ТТ/ТН в контрольных точках, установленных на плате. Не полагайтесь исключительно на светодиодные индикаторы для диагностики.

В3: Какая информация требуется при покупке этой запасной части, помимо полного номера модели?

О: Для обеспечения совместимости мы рекомендуем предоставить:

Версия системы Mark V и версия прошивки (если известна)

Номинальная мощность устройства и диапазон напряжения якоря

Тип корпуса системной стойки (J, K или M)

Предназначена ли эта деталь для полной замены устройства или для устранения неполадок/резервного копирования.

Текущая версия платы (при замене существующей платы укажите ее полную модель и версию)

Эта информация помогает нам проверить совместимость и предотвратить сбои при развертывании, вызванные несоответствием версий.

Вопрос 4: Какие простые проверки следует выполнить после получения платы, но перед установкой на месте?

О: Контрольный список перед установкой:

В5: Эта печатная плата все еще производится оригинальным производителем?

О: Нет. Это оборудование не снимается с производства. GE больше не производит массовое производство DS200PCCAG5ACB. Доступность на рынке зависит в первую очередь от существующих запасов.

Совет по выбору: При выборе этой детали уделите приоритетное внимание проверке совместимости версии оборудования (версия G5) и конфигурации системы, чтобы избежать покупки несовместимого компонента. Мы поставляем только подлинные оригинальные платы, полученные по официальным каналам, а не отремонтированные или утилизированные устройства.

В6: Можно ли осуществлять горячую замену платы во время работы системы?

О: Нет. Системы Mark V не предназначены для оперативной установки оборудования PCCA. Отключение платы от питания может привести к повреждению интерфейсов SCR или соединений объединительной платы. Всегда полностью выключайте систему перед снятием или установкой.
