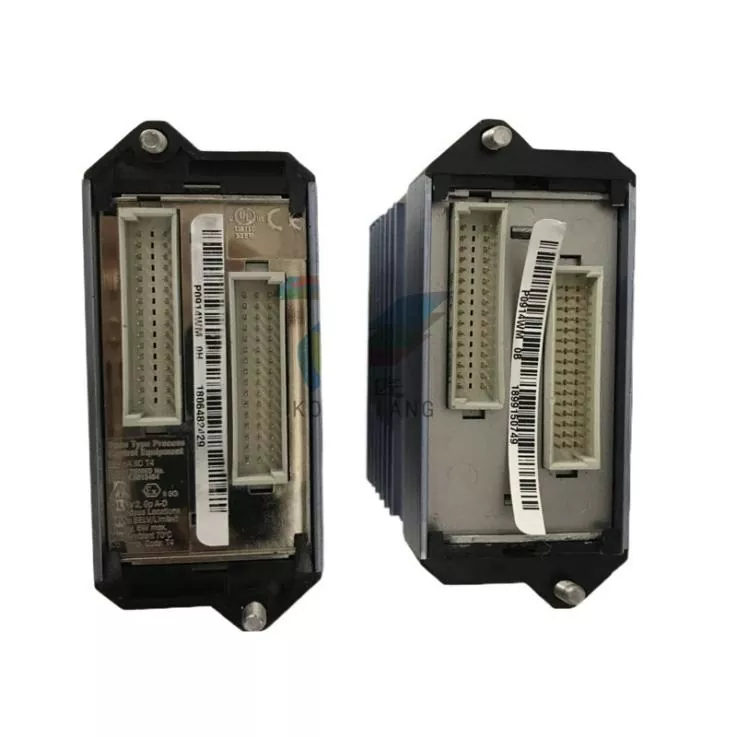

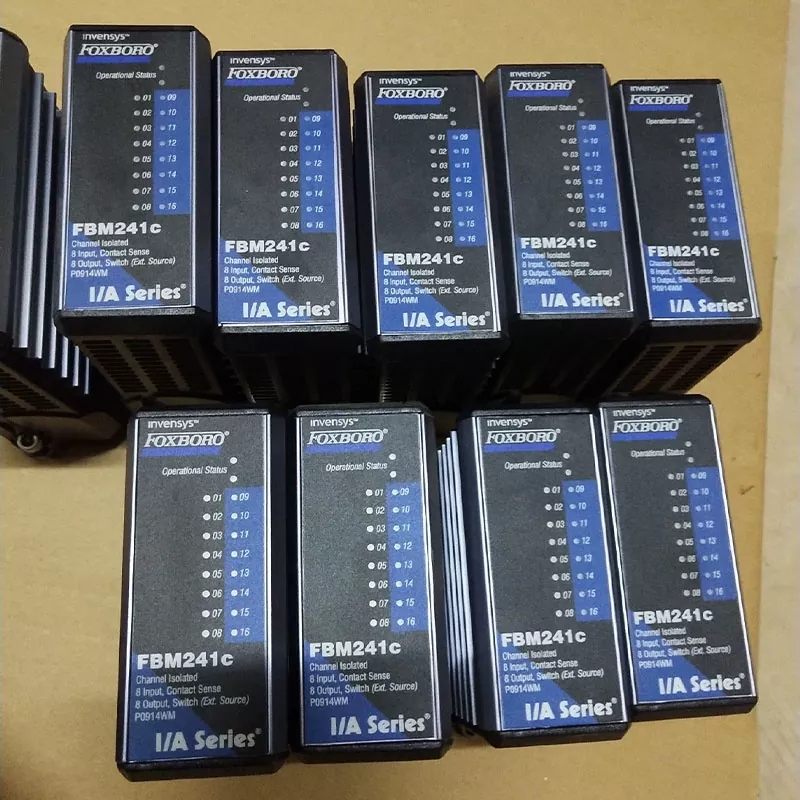

Foxboro FBM241C P0914WM сочетает в себе мониторинг дискретного сигнала и управление выходом в одном изолированном модуле ввода-вывода, что делает его пригодным для обслуживания совместимых систем управления серии Foxboro I/A. Для групп технического обслуживания, системных интеграторов и промышленных пользователей он может служить практической заменой или запасным компонентом существующих установок Foxboro.
Foxboro FBM241C P0914WM имеет восемь входных каналов контактного измерения. Каждый канал может определять открытое или закрытое состояние контакта и использует цепь смачивания контактов напряжением 24 В постоянного тока.
Входные характеристики включают в себя:
Восемь дискретных выходных каналов предназначены для переключения нагрузок с внешним питанием.
Выходная спецификация включает в себя:
Перед установкой фактическую нагрузку и схему подключения следует проверить на соответствие конфигурации системы.
Каналы ввода/вывода электрически изолированы друг от друга и от земли. Такая конфигурация помогает разделить полевые цепи и уменьшить влияние электрических различий между подключенными полевыми устройствами.
Характеристики изоляции являются частью конструкции модуля и должны учитываться при его интеграции в существующую систему управления.
Модуль поддерживает настраиваемое время фильтрации или устранения дребезга 0, 4, 8, 16 или 32 мс.
Это позволяет настроить входной отклик в соответствии с характеристиками подключенных полевых контактов и помогает избежать нежелательных изменений сигнала, вызванных дребезгом контактов или кратковременными помехами.
Foxboro FBM241C P0914WM работает между системой управления и подключенными дискретными полевыми устройствами.
На входной стороне полевые контакты обеспечивают разомкнутое или замкнутое состояние, которое обнаруживается контактно-чувствительными цепями модуля. Эти состояния обрабатываются как дискретные входные сигналы для системы управления.
На выходе модуль получает дискретные команды управления и переключает электрическую нагрузку с внешним питанием через соответствующий выходной канал.
Такое расположение позволяет модулю выполнять как мониторинг полевых сигналов, так и управление дискретными выходами в одном и том же блоке ввода-вывода.
| Элемент | Спецификация |
| Бренд | Фоксборо |
| Модель | ФБМ241С |
| Номер детали | P0914WM |
| Тип продукта | Модуль дискретного ввода-вывода с изолированным каналом |
| Система | Серия Foxboro I/A |
| Входные каналы | 8 |
| Выходные каналы | 8 |
| Тип входа | Контактное чувство |
| Контактное смачивание | 24 В постоянного тока ±15 % |
| Тип выхода | Дискретный выход с внешним источником |
| Максимальное приложенное выходное напряжение | 60 В постоянного тока |
| Maximum Load Current | 2 А |
| Фильтрация/время устранения дребезга | 0, 4, 8, 16 или 32 мс |
| Размеры модуля | 102×45×104 мм |
| Прибл. Масса | 284 г |
| Монтаж | Модульная опорная плита |
| Тип поставки | Запасные части для автоматизации |
Размеры модуля и информация по монтажу основаны на технической документации Foxboro FBM241/b/c/d.
Foxboro FBM241C P0914WM принадлежит к семейству дискретных модулей ввода-вывода Foxboro I/A Series Compact 200.
Он предназначен для работы с совместимыми системными компонентами, включая соответствующую модульную базовую плату, оконечный узел и терминальный кабель. Точное расположение оконечной нагрузки зависит от требуемой конфигурации входов и выходов.
Прежде чем заказывать сменный блок, клиенты должны проверить:
В документации Foxboro P0914WM указан как номер детали, связанный с FBM241c.
Модуль предназначен для промышленных систем управления, требующих дискретного контроля и коммутации сигналов возбуждения.
Типичные области применения включают в себя:
Комбинация дискретных входов и выходов делает его подходящим для приложений, где в одной системе требуется мониторинг полевых контактов и дискретные сигналы управления.
Foxboro FBM241C P0914WM — это изолированный модуль дискретного ввода-вывода с 8 входными каналами и 8 выходными каналами для совместимых систем управления Foxboro.
Он обеспечивает 8 дискретных входных каналов и 8 дискретных выходных каналов.
Во входных каналах используется контактное измерение со смачиванием контактов 24 В постоянного тока. Они предназначены для обнаружения открытых и закрытых состояний контактов.
Дискретные выходы с внешним источником питания поддерживают приложенное напряжение до 60 В постоянного тока и ток нагрузки до 2 А в зависимости от соответствующей конфигурации оконечной нагрузки и системных требований.
Да. Модуль обеспечивает изоляцию каналов между каналами ввода-вывода, а также между каналами и землей.
P0914WM — это номер детали, связанный с модулем Foxboro FBM241C. В документации Foxboro указан FBM241c с номером детали P0914WM.
