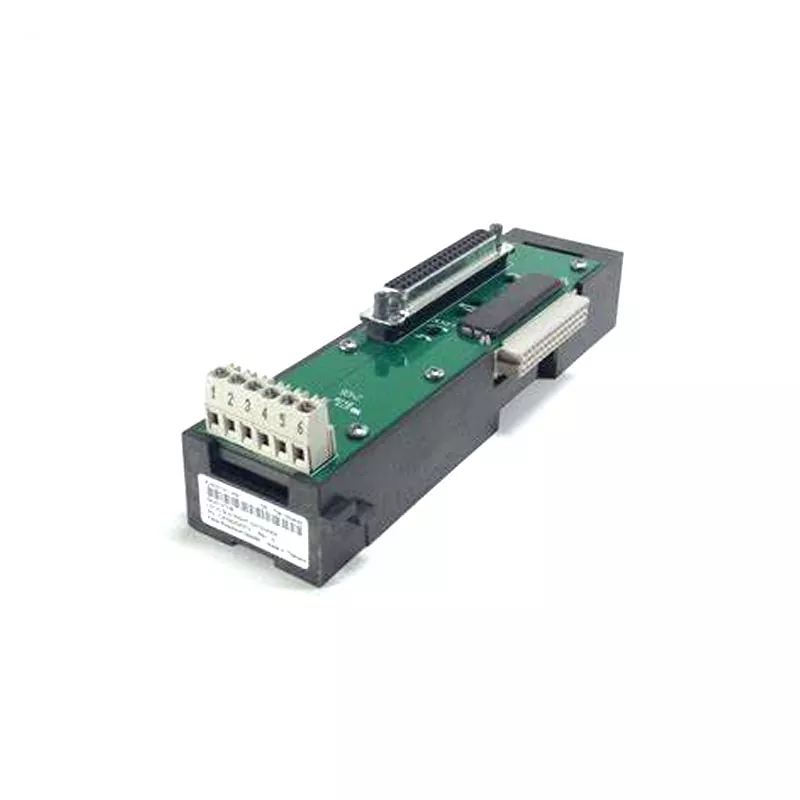

Эмерсон KJ4010X1-BG1 12P0830X062

Emerson KJ4010X1-BG1 12P0830X062, поставляемый Yueyang Tongtu, принадлежит к подсистеме ввода-вывода DeltaV серии M и функционирует как несущий модуль. Он не выполняет преобразование сигналов или логическую обработку; его роль заключается в поддержании электрического и механического соединения LocalBus, передавая как данные, так и мощность от левого носителя к правому.

Этот модуль обычно необходим, когда в существующей стойке DeltaV закончились слоты ввода-вывода и требуются дополнительные полки для размещения большего количества модулей ввода-вывода. При установке Emerson KJ4010X1-BG1 12P0830X062 в соответствующий слот локальная шина расширяется до нового шасси, что позволяет управлять дополнительными модулями ввода-вывода с помощью одного и того же контроллера.

Особенности продукта

Расширение мощности без замены контроллера

При использовании этого модуля для увеличения пропускной способности ввода-вывода контроллер DeltaV остается неизменным, и конфигурация системы не требует полной загрузки.

Сертификация опасной зоны

Модуль имеет сертификаты ATEX Zone 2, IECEx, FM Class I Division 2, CSA и UKEX. Его можно устанавливать непосредственно на промышленных объектах с горючими газами или пылью, таких как нефтеперерабатывающие заводы, химические заводы и предприятия по переработке природного газа.

Широкий температурный диапазон

Диапазон рабочих температур составляет от –40°C до +70°C, что делает его пригодным для уличных шкафов, помещений без кондиционера и экстремальных климатических условий.

Установка без инструментов

В модуле используется оснастка. Его можно вставлять в направляющие объединительной панели до фиксации защелки, не требуя специальных инструментов.

Механическая прочность

Модуль соответствует классу G3 ISA-S71.04-1985 по устойчивости к воздушным загрязнениям и выдерживает удар силой 10 g (полусинусоидальный, 11 мс) и размах вибрации 1 мм.

Инструкции по установке

Перед установкой или снятием Emerson KJ4010X1-BG1 12P0830X062 необходимо отключить питание стойки DeltaV. Модуль нельзя вставлять или извлекать, пока система находится под напряжением.

Шаги установки:

1. Убедитесь, что система выключена и зона безопасна.

2. Совместите модуль с пазами направляющих объединительной панели и задвиньте его горизонтально.

3. Insert until the latch mechanism engages, and verify that the module is flush with adjacent carriers and securely seated.

После установки не требуется калибровка или настройка параметров, поскольку модуль не содержит регулируемых компонентов или деталей, обслуживаемых пользователем.

Два важных момента, на которые следует обратить внимание:

1. Извлечение любого несущего модуля при включенном питании системы нарушит непрерывность работы LocalBus, в результате чего все нижестоящие операторы потеряют связь с контроллером.

2. Для кабелей LocalBus, проходящих между корпусами во взрывоопасных зонах, необходимо применять защиту кабелепровода в соответствии с требованиями NEC или IEC.

Руководство по выбору

Перед заказом Emerson KJ4010X1-BG1 12P0830X062 необходимо проверить следующие позиции:

Направление расширения

Данная модель является правым удлинителем. Если расположение стойки требует удлинения шины влево, необходима другая модель. Перед размещением заказа проверьте схему расположения стеллажей.

Общая длина шлейфового подключения

Сложите ширину всех существующих и предлагаемых носителей, чтобы убедиться, что общая длина не превышает 6,5 метров. Если общее количество превышает этот предел, рассмотрите возможность разделения системы или добавления еще одного контроллера, а не продолжения цепочки расширителей.

Классификация опасных зон

Убедитесь, что классификация опасной зоны объекта соответствует сертификации модуля. Этот модуль подходит для Зоны 2 и Класса I Раздела 2. Он не одобрен для Зоны 0 или Зоны 1.

Бюджет мощности

LocalBus обеспечивает напряжение 12,6 В постоянного тока при максимальном токе 8 А. Каждый дополнительный носитель и его модули ввода-вывода увеличивают энергопотребление. Рассчитайте текущую нагрузку перед расширением, чтобы обеспечить достаточный запас мощности.

Доступность продукта

Данная модель снята с производства. Для новых проектов оцените, хватит ли избыточных запасов для долгосрочного обслуживания. Для расширения существующей системы или пополнения запасных частей, как правило, достаточно каналов складирования.

Технические характеристики

Области применения

Emerson KJ4010X1-BG1 12P0830X062 используется в отраслях, где требуется автоматизация процессов и возможность расширения системы:

Нефть и газ:НПЗ, переработка природного газа, установки каталитического крекинга.

Химическая и нефтехимическая промышленность: технологические контуры для контроля температуры, давления и расхода.

Производство электроэнергии: тепловые электростанции, газотурбинные установки, расширение ввода-вывода вспомогательных систем.

Водоочистка и очистка сточных вод: управление технологическими процессами и централизация на муниципальных и промышленных объектах

Производство и металлургия: сталелитейные заводы, горнодобывающая промышленность и общее производство с распределенными потребностями ввода-вывода.

Часто задаваемые вопросы

Вопрос: Эта модель еще в производстве?

Ответ: Нет. Компания Emerson прекратила выпуск продукции 31 декабря 2018 г. Текущие поставки поступают из заводских излишков или протестированных использованных запасов.

Вопрос: В чем разница между левым и правым расширителем?

О: Правый расширитель (KJ4010X1-BG1) передает LocalBus от текущего оператора к следующему оператору справа. Левый расширитель передает его влево. Они имеют разную ориентацию физических разъемов и не могут использоваться взаимозаменяемо. Подтвердите направление перед заказом.

Вопрос: Требуется ли калибровка или настройка модуля после установки?

О: Нет. Это пассивный аппаратный расширитель без настраиваемых компонентов, поэтому калибровка или настройка программного обеспечения не требуются.

Вопрос: Можно ли вставлять или удалять модуль во время работы системы?

О: Нет. Перед установкой или удалением система должна быть полностью выключена. Горячая замена приведет к прерыванию работы LocalBus и может привести к сбоям связи.

Вопрос: Что произойдет, если длина шлейфового подключения превысит 6,5 метров?

О: На расстоянии более 6,5 метров целостность сигнала и синхронизация не могут быть гарантированы, что может привести к ошибкам связи или сбоям в работе модуля. Это ограничение связано с возможностями электрического привода шины и не может быть преодолено путем добавления дополнительных удлинителей.
