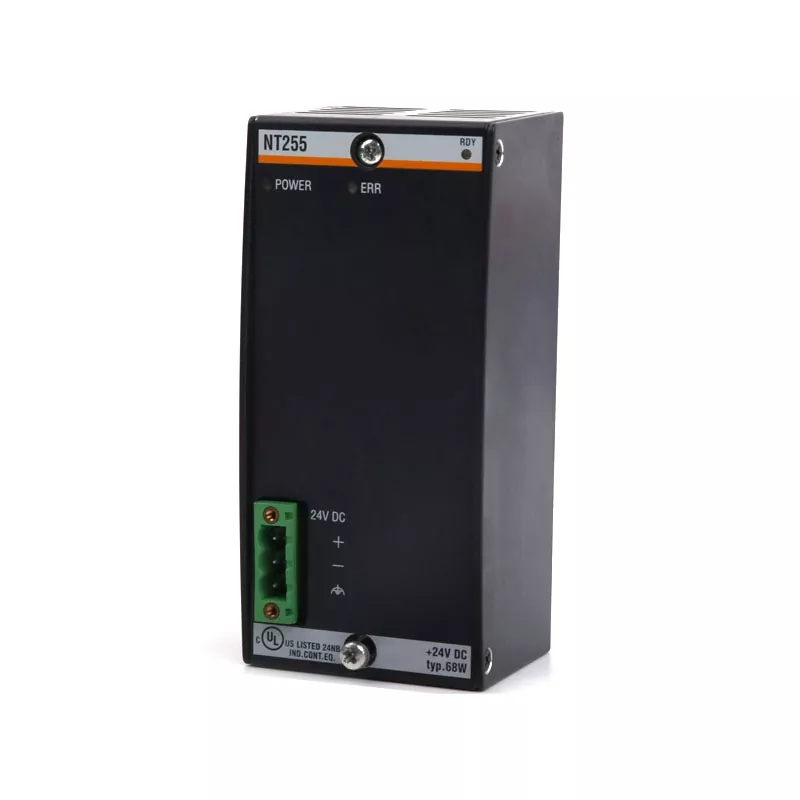

Бахманн NT255

Bachmann NT255 — это модуль питания, используемый в модульных системах автоматизации Bachmann. Он обеспечивает рабочее напряжение, необходимое для процессоров и других модулей, подключенных через объединительную плату системы, с входным напряжением 18–34 В постоянного тока и выходной мощностью 45 Вт. Для временных пиковых нагрузок доступно до 55 Вт, а основной выход +5 В поддерживает ток до 6 А.

Модуль также обеспечивает выходы +15 В и -15 В по 0,5 А каждый, а также электронную защиту от обратной полярности, контроль входного напряжения, гальваническую развязку, индикацию состояния и сигнал сбоя питания. Для проектов по замене или техническому обслуживанию необходимо сверить точную модель и номер детали с существующей установкой.

Идентификация продукта

Ключевые характеристики

Функция источника питания

Модуль электропитания является частью внутренней силовой архитектуры системы автоматизации Bachmann. Он преобразует входящий источник постоянного тока в напряжения, необходимые ЦП и другим модулям, установленным через объединительную плату.

Устройство обеспечивает три уровня выходного напряжения: +5 В, +15 В и -15 В. Выход +5 В рассчитан на ток 6 А с пиковой нагрузкой 8 А, а выходы ±15 В поддерживают ток 0,5 А каждый. Эти выходы предназначены для питания подключенного системного оборудования, а не для работы в качестве внешнего источника питания постоянного тока общего назначения.

Несколько функций защиты и мониторинга поддерживают надежную работу системы. Электронная защита от обратной полярности помогает предотвратить повреждение из-за неправильной входной полярности, а контроль входного напряжения может генерировать сообщение о сбое питания, когда состояние питания выходит за пределы требуемого диапазона. Гальваническая развязка обеспечивает разделение входных, системных и заземляющих цепей.

Совместимость системы

Этот модуль разработан для модульной архитектуры автоматизации Bachmann и работает с системными компонентами, подключенными к объединительной плате. Поэтому его пригодность зависит от конфигурации всей системы управления, а не только от электрических характеристик.

При выборе замены следует проверить исходную модель, номер детали, конфигурацию объединительной платы, входной источник питания, требуемую выходную мощность и условия окружающей среды. Это особенно важно при обслуживании старого оборудования автоматизации, когда заменяемый компонент должен соответствовать установленной конфигурации системы.

Информация на оригинальной этикетке модуля обычно является наиболее полезной отправной точкой. Предоставление точного номера детали может помочь идентифицировать необходимый компонент до того, как будут подтверждены требования к доступности и доставке.

NT255 и NT255 CC

Стандартная версия и версия NT255 CC ColdClimate доступны для различных операционных сред. Стандартный блок имеет номер детали 00031426-00, а версия ColdClimate — 00031427-00.

Обе версии обеспечивают одинаковую базовую функцию источника питания и конфигурацию выходов. Вариант ColdClimate предназначен для применений, где необходимо учитывать более низкие температуры и условия окружающей среды, такие как конденсация.

Правильную версию следует определять на основе документации на оригинальное оборудование, идентификации модуля и фактической среды установки, а не только по внешнему виду.

Приложения

Bachmann NT255 используется в системах промышленной автоматизации и управления на базе Bachmann, где для ЦП и других подключенных модулей требуется внутреннее питание постоянного тока. Типичные требования могут возникнуть при обслуживании системы, ремонте оборудования, расширении системы управления и подготовке критически важных запасных частей.

Выбор должен основываться на полной конфигурации системы, а не только на выходной мощности. При подтверждении пригодности необходимо учитывать подключенные модули, расположение объединительной платы, входное питание, условия окружающей среды и требуемую версию.

Информация для заказа

Для поиска клиенты могут предоставить полный номер модели или детали вместе с необходимым количеством, требованиями к состоянию продукта, информацией о применении и пунктом доставки.

Стандартный номер детали: 00031426-00. Если в существующей установке используется версия ColdClimate, необходимо подтвердить требуемый компонент как NT255 CC, 00031427-00.

Предоставление исходной идентификационной информации в начале процесса поиска помогает уменьшить количество ошибок при выборе модели и позволяет более эффективно проверять наличие, состояние, количество и требования к доставке.

Часто задаваемые вопросы

Что такое Бахманн NT255?

Это модуль питания для модульных систем автоматизации Bachmann, обеспечивающий внутреннее напряжение питания, необходимое для ЦП и других модулей, подключенных к объединительной панели.

Каков диапазон входного напряжения?

Указанный диапазон входного напряжения составляет 18–34 В постоянного тока.

Каковы основные выходные параметры?

Модуль обеспечивает +5 В при токе 6 А с пиковой нагрузкой 8 А, а также +15 В и -15 В при токе 0,5 А каждый. Номинальная выходная мощность составляет 45 Вт, при временных пиковых нагрузках доступно до 55 Вт.

В чем разница между стандартной версией и версией ColdClimate?

Стандартная версия имеет номер 00031426-00, а версия ColdClimate — 00031427-00. Последний предназначен для установок, где необходимо учитывать более низкие температуры и условия окружающей среды, связанные с конденсацией.

Какая информация необходима для предложения замены?

Оригинальный номер детали является наиболее полезной справочной информацией. Количество, требования к состоянию продукта, существующая системная информация и место доставки также могут быть предоставлены для поддержки проверок доступности и поставок.

Запросить цену

Нужен номер 00031426-00 или 00031427-00 для существующей системы автоматизации Bachmann? Отправьте нам оригинальный номер детали, необходимое количество, требования к состоянию продукта и место доставки. Yueyang Tongtu может проверить наличие поставок и предоставить информацию о поиске и доставке в соответствии с вашими требованиями.
